Protex PP HV Kabelschutzrohr – Solans High Voltage Kabelschutz
Protex PP HV Kabelschutzrohre für erdverlegte Hoch- und Höchstspannungsleitungen sorgen ,durch die geringe Wärmeleitfähigkeit von PP, das die Wärmeübertragung in das Erdreich minimiert wird und schützen die Leitungen vor äußeren Einflüssen.
Allgemein
Material: PP HM Neuware mit erhöhtem E-Modul, ohne Füllstoffe, 100% recyclingfähig
Norm: DIN 16878 wird deutlich übertroffen, DIN 8077/ 8078

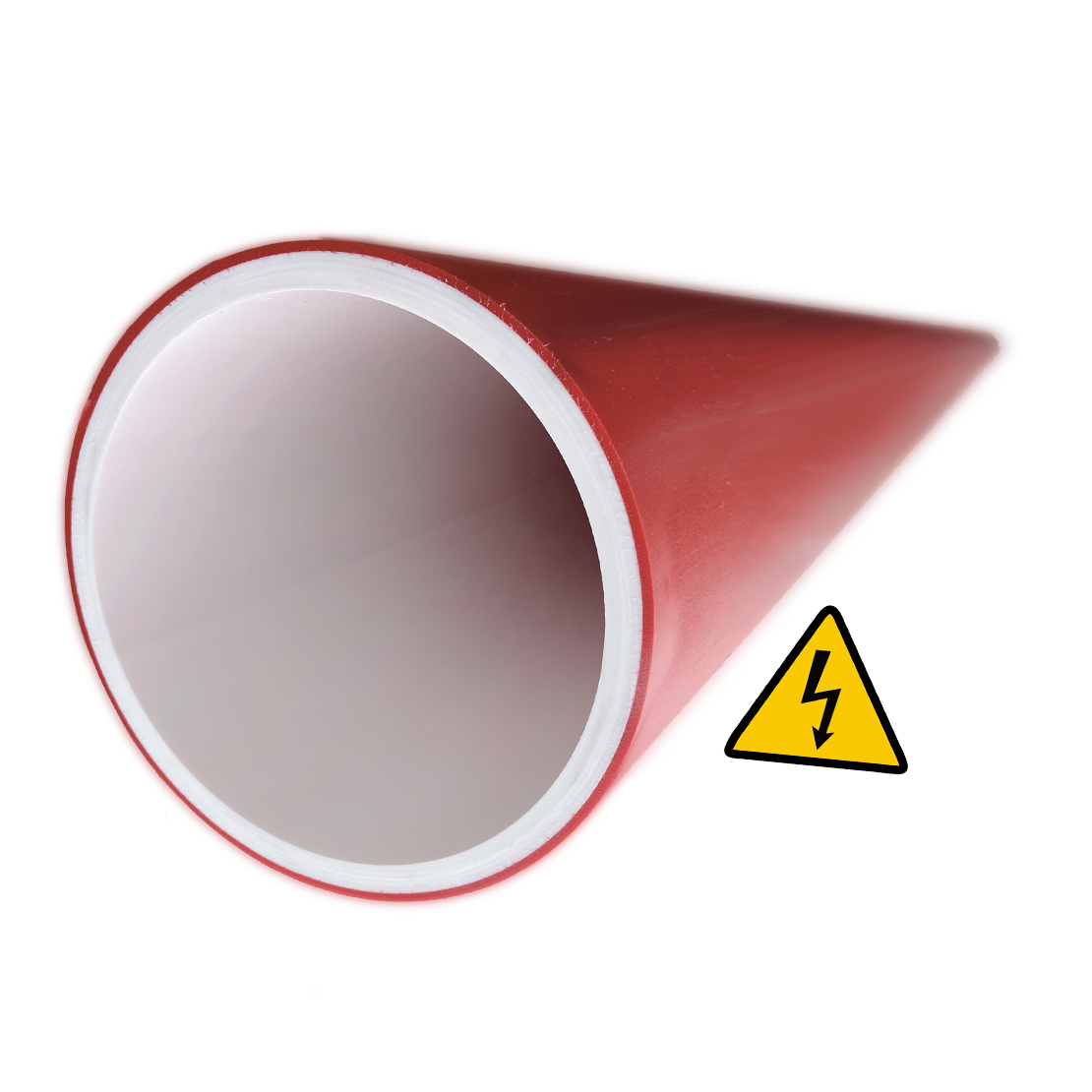

Farbe: Außen Rot, Innen weiß
Beschriftung: Standard Solans
Lieferform: Stangenware à 6 Meter / 12 Meter auf Anfrage
Rohrbauart: Glatte Außenwandung , Reibungsarme SR Innenschicht für optimierten Kabeleinzug
Rohrende: Angephast/glatt
Ausführung: Je nach Anforderung und Dimension ist das Kabelschutzrohr in glatter Ausführung zum Heizelementstumpfschweißen sowie Heizwendleschweißen (Elektro Muffe) oder aufgesteckter Doppelsteckmuffe erhältlich.
Muffensystem: Werkseitig aufgesteckte SR HV Doppelsteckmuffe mit SR HV Speziallippendichtring in langer Ausführung für vereinfachtes einstecken und für eine sichere Verbindung.
Kundenspezifisch: Farbe und Streifen komplett oder Coex, Beschriftung sowie Lieferform
können je nach Kundenwunsch auf Anfrage anpgepasst werden.
Technische Daten
Dichtsystem:
Steckverbindung, Heizelementwendel- oder stumpfschweißverbindung
Druckdichtheit:
(23 +-5)°C, 0,5 bar
Verlegung:
Nach DIN EN 1610, KRV Einbauanleitung A 535a
Rohrstatik:
Auf Wunsch statische Berechnung nach ATV-Arbeitsblatt 127
Temperatur: Dauertemperaturbelastung 70°C, kurzzeitig 90°C
HV Kabelschutz-Rohr-Dimensionen mit Steckmuffe
| Artikel Nr. | Aussendurchmesser (mm) | Wandstärke (mm) | SDR | Gewicht (kg/m) | Palette (Stk./m) |
| 098150 | 160 | 5,6 | 28 | 2,47 | 33/198 |
| 098151 | 160 | 6,2 | 26 | 2,92 | 33/198 |
| 098152 | 160 | 9,1 | 17,6 | 4,17 | 33/198 |
| 098153 | 160 | 14,6 | 11 | 6,41 | 33/198 |
| 098160 | 200 | 7,1 | 28 | 3,91 | 18/108 |
| 098161 | 200 | 7,7 | 26 | 4,5 | 18/108 |
| 098162 | 200 | 11,4 | 17,6 | 6,5 | 18/108 |
| 098163 | 200 | 18,2 | 11 | 10,0 | 18/108 |
| 098170 | 250 | 8,9 | 28 | 6,13 | 15/90 |
| 098171 | 250 | 9,6 | 26 | 7,0 | 15/90 |
| 098172 | 250 | 14,2 | 17,6 | 10,1 | 15/90 |
| 098173 | 250 | 22,7 | 11 | 15,6 | 15/90 |
Auf Kundenwunsch können unsere Kabelschutzrohre nach Kundenanforderung angepasst werden.
Kennzeichnung:
Farbe komplett oder Coex, Streifen
Beschriftung:
Eigentumskennung
Lieferform:
Kundenspezifische Länge
